高溫高壓磁翻板液位計具有顯示直觀、醒目、視角寬，結構緊湊合理，安全可靠，無“跑、冒、滴、漏”現象。通過學習高溫高壓磁翻板液位計工作原理及維護有助于提高操作水平，維護好設備降低故障率。



高溫高壓磁翻板液位計工作原理

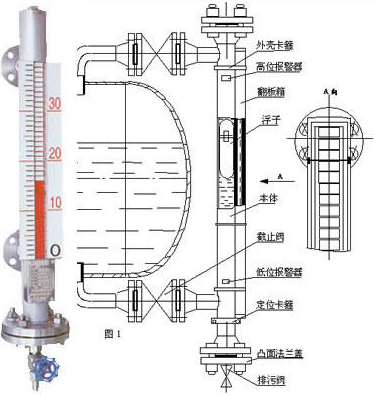

高溫高壓磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。



三、日常維護

1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響高溫高壓磁翻板液位計的正常工作；

2、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；

3、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；

4、高溫高壓磁翻板液位計應根據介質情況，不定期清洗主導管清除雜質

5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；

6、高溫高壓磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
